В процессе монтажа электрики, возникает
много вопросов по инженерным работам.
Таким как, сборка электрощита в квартире,
безопасное и удобное подключение.
И постоянные вопросы, почему столько автоматов
и как этим хозяйством пользоваться.
А коронка житейской практики, жили же
раньше с двумя пробками, и ничего.
Про вечно перегорающие пробки, постоянно
вышибает автоматы, горящие розетки, итп.
обычно забывается.
И когда стает вопрос ребром , как защитить
дорогостоящую технику и собственную жизнь,
мы понимаем, надо делать ремонт электрики.

Думаю не стоит объяснять, важность Сборки электрощита в квартире.
Если кому необходимо по подробнее, могут почитать здесь ГОСТ Р 51321.1-2007
Только смотрите главное — Пунт 6.1.3.! Высота над уровнем моря, недолжна превышать 2000м!
С выше 2000м, уже другие расчеты идут :))

Но вернемся к нашей квартире, если мы живем не в столице Эквадора, на высоте 2000м,
а делаем ремонт квартиры в Санкт-Петербурге, то ниже приведенная информация
поможет навести порядок в таком деле, как сборка электрощита в квартире.

Если взвесить все за и против то, как ни крути, а электрику на худой кобыле не объехать,
как говорится, нужен электрик, который выполнит работы быстро и надежно.
Только как всегда, знакомые электрики либо заняты, либо их просто нет.
А как их искать в просторах интернета, это вопрос еще тот! Ведь не знаешь,
какая квалификация у электрика, а организовывать собеседование, нет времени и
навыков. Поэтому, всегда существует риск, вызвать электрика, с гордым названием
«Халтурщик»

Методы решения данного вопроса не содержат конкретики, ведь даже если наймешь
фирму, которая дает гарантии на работы, не факт что она их будет придерживаться.
Поэтому железобетонный метод, гарантирующий  определить мастера электрика,
это самому вникнуть, в основные этапы электромонтажных работ.
В этом случае, когда будет нужен электрик, вы сможете держать руку, на пульсе событий.
Ниже, в простой и доступной форме, объясняется Электрика в квартире.
Для тренировки, возьмем первый этап – Это определение потребляемой  мощности.

Если у нас закончена разводка электрики, и мы думаем каким же образом собрать щит,
сразу скажу, так никогда делать нельзя! Прежде всего, необходимо понять, какую нагрузку
будет потреблять квартира, ДО того как развести электрику,
и монтаж щита, необходимо продумывать, перед прокладкой кабеля.

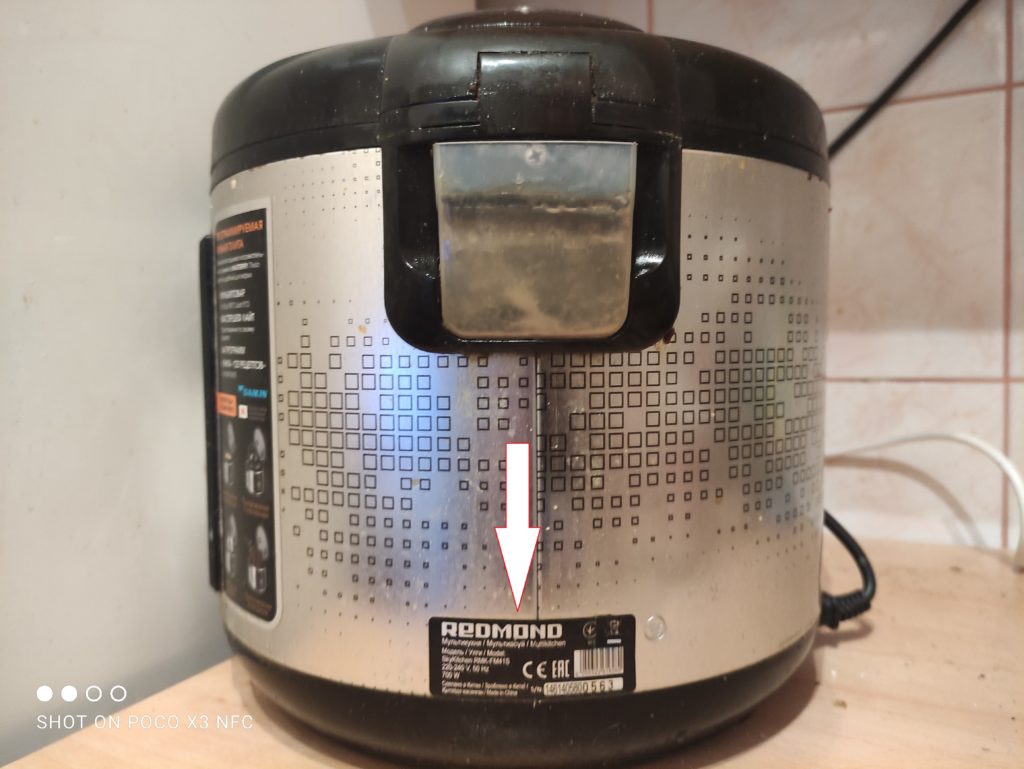

Просчитать мощность бытовой техники просто, узнаем энергопотребление, всех основных
электроприборов квартиры, оно обычно написано на шильде(табличке)
любого электроприбора на задней стенке, к примеру возьмем мультиварку.
На фото видно ее заднюю часть, как написано, она берет нагрузку 700W.
А если планируете подключение бытовой техники ,которая еще находится в магазине,
то всем известная фраза: Google в помощь, здесь будет к месту.
Дальше пару слов, как подготавливается электропроводка в квартире.

Как известно, группы розеток проводятся кабелем сечение которого 3х2,5,
об этом писалось здесь — Строительные Правила и Нормы. Повторюсь немного,
кабель от щита, идет к электроприборам не превышающим мощность 3,5кВт.
Но здесь есть, один интересный момент

Иногда практичнее будет, разделить эту группу электроприборов на две линии,
каждая из которых, имеет свой автомат в распределительном щитке.
Делается это для того, что бы при случае короткого замыкания, помещение
не отключалось полностью, а лишь частично, пока не устранится неисправность.
Плюс ковсему, лишний запас по мощности, никогда не будет лишним. В хозяйстве все сгодится!

Данный пример это лишь один из частных случаев практичного подхода.
А есть и другие возможности, к примеру, разводка электрики в квартире без коробок,
не применяя многочисленных шлейфов для групп розеток итп.

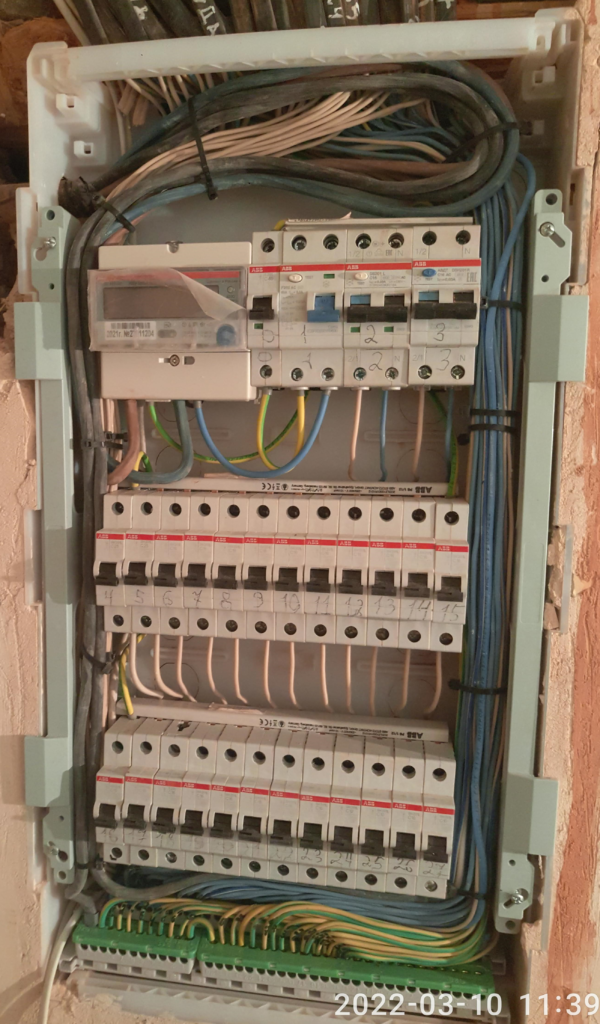

Ну что-ж, краткий экскурс прошли по квартире, сейчас разберем тему — установка электрического щита в доме или квартире.
Прежде всего, надо выбрать каким образом будет происходить,
монтаж распределительного щита.
Щит скрытого монтажа или монтаж щита навесного, все зависит от места установки,
нашего вкуса, и конечно же во сколько обойдется нам — сборка электрощитов спб цена ниже:.

Здесь двумя словами не обойтись. По идее, должно проводится
испытание автоматических выключателей, перед каждым выпуском серии.
На самом деле, как там все происходит, история об этом умалчивает.

А если это делать самим, то нам придётся хорошо подсуетится,
к тому же это долгий процесс, и мало кто будет проводить лабораторные проверки,
для того, что бы установить автоматы в квартире, потому что это не дешёвый процесс.
Поэтому приходится доверять производителям и магазинам, которые занимаются
реализацией, данной продукции, а также полагаться, на опыт электриков.
Со своей стороны, могу посоветовать проверять на подлинность,
прежде чем делать подключение автоматов в щитке

1)+Маркировка должна быть нанесена лазером ее ощущаешь пальцем
1)-Маркировка краской, пальцем не ощущается
2)+Штрих код со стороны крепления DIN-рейки не стирается растворителем
2)-Штрих код со стороны крепления DIN-рейки стирается растворителем

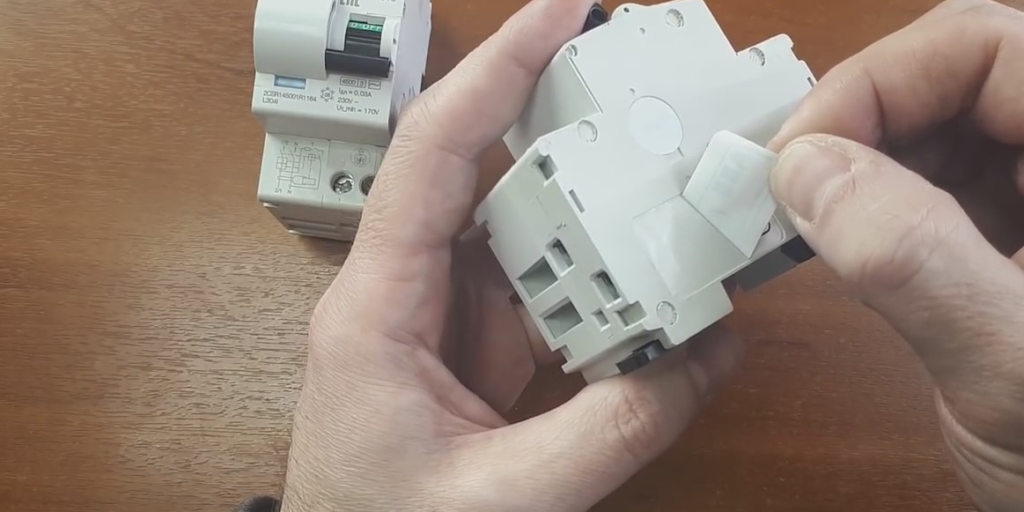

3)+Наклейка с боку RFid, при отклеивании видно микрочип
3)-Наклейка с боку RFid при отклеивании нет микрочипа

4)+Знак РосТеста, обычно не ставят на передней панели
4)-Знак РосТеста сразу бросается в глаза на передней панели
5)+Дорогой
5)-Подозрительно дешёвый
6)+Качество сборки видно, все подогнано, пластик не торчит и не блестит
6)-Качество сборки плохое, стыки кривые, пластик не обработан и блестит

Мы разобрались с розетками, как их распределить по квартире,
не перегружая розеточные группы электроприборами.

Дальше идет установка автоматических выключателей освещения,
их как минимум должно быть два. И если у нас идет подключение света,
в однокомнатной квартире, к примеру, происходит установка люстры,
то мы не отключаем полностью освещение в квартире.

Прокладка кабеля для монтажа светильников, производится сечением 3х1.5,
А автомат на освещение в электрощите, устанавливают номиналом в 10А
Но если смотреть по таблице СНиП, то там видно, что установленный ток
для медного кабеля в однофазной сети 19А. И как это понимать спросите вы?

Здесь все очень просто, расчеты произведены на саму медь, то есть,
одножильный кабель, находящийся в воздухе, где изоляция не критична
В этом случае, температурные коэффициенты, сильно меняются.
Подробнее можно прочитать здесь: СНиП СП 256.1325800.2016
Либо проштудировать ПУЭ7

Здесь уже сложнее. Электрика кухни в спб, на данное время
сильно отличается от электромонтажных работ, производимых
еще в Ленинграде.
Вы если обратили внимание, чуть выше, мы разбирали энергопотребление
которое потребляет электрика на кухне, да и вообще в квартире.
Только одна кухонная электрика берет около 9кВт!
По этому разбиваем ее, на группы от меньшего к большему.

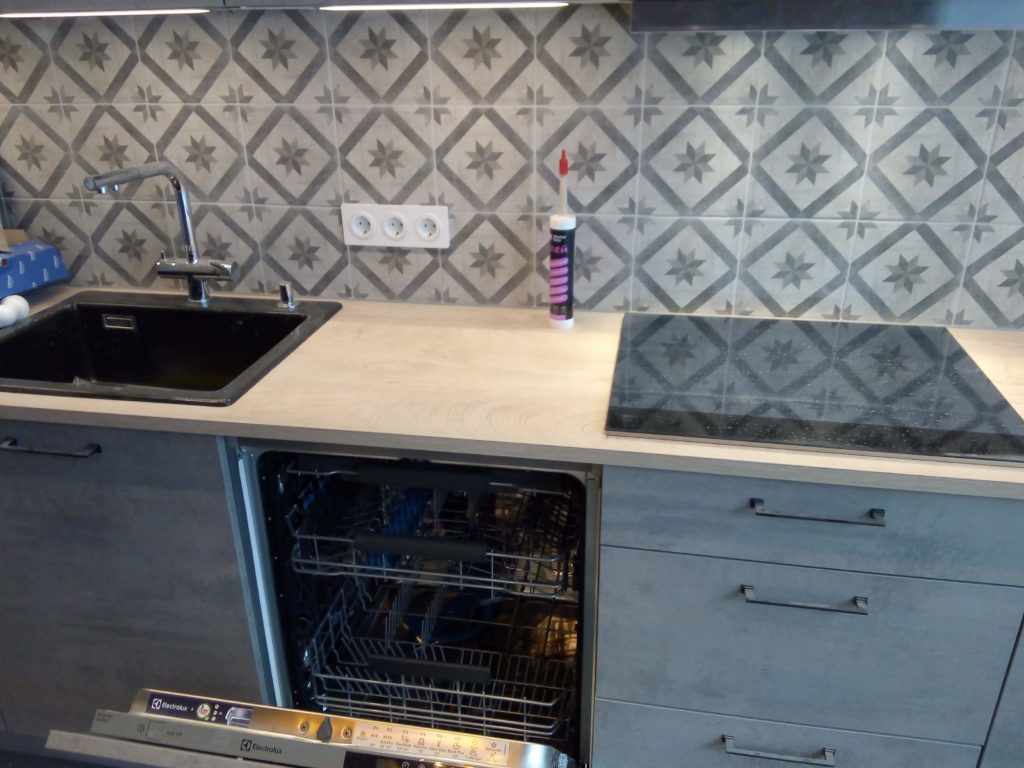

Розетка на посудомойку, ведется отдельным кабелем, поэтому ставим
отдельный ДИФ автомат 16А/30мА утечки на нее, так как этот электроприбор,
технически, является местом повышенной влажности.
А все что влажное, при испорченной изоляции, имеет свойство,
пробивать фазу на корпус, через влажную среду
которую может образовать посудомойка.

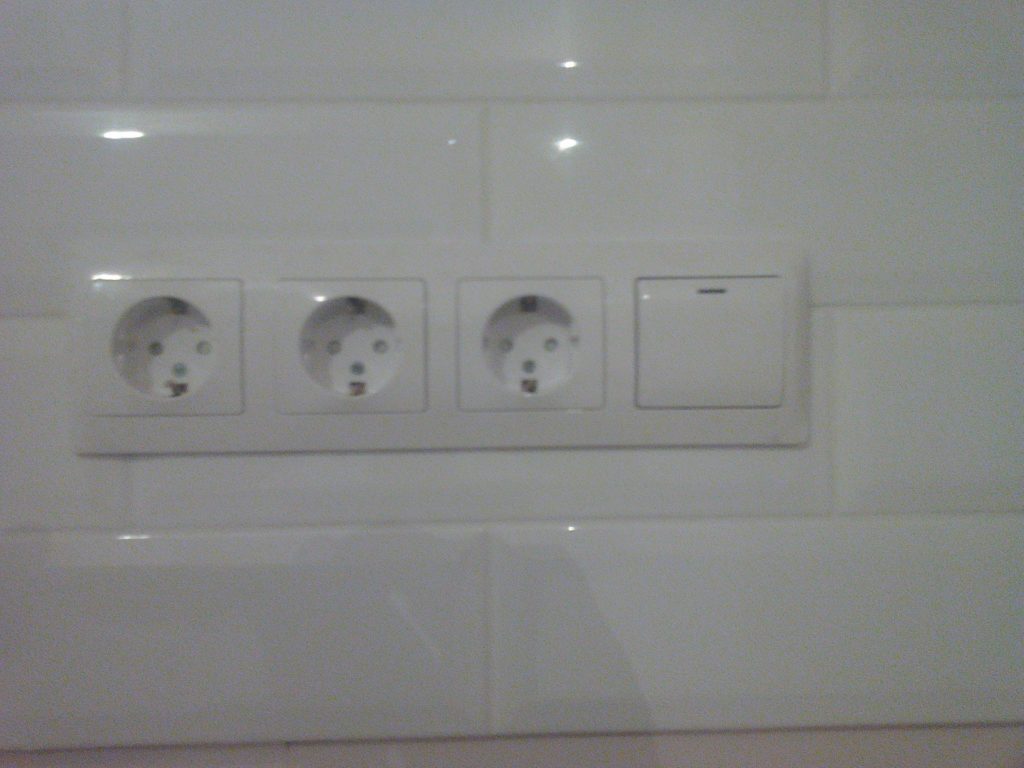

Установка розеток на фартук, как мы рассчитали в таблице выше,
производит нагрузку на кабель 2,5кВт. Сюда входит:
Чайник 2000кВт, кофемашина 1200кВт, ну и мультиварка 0,8кВт.
Но если вы обратили внимание на количество получившихся кВт в сумме,
розетки на фартуке, будут передавать от щита завышенную нагрузку — 4кВт,
что для кабеля сечением 3х2,5 является перегрузкой.

А так, как мы понимаем, что обычно чайник и кофеварка,
вместе редко включаются, поэтому здесь мы смело применяем,
коэффициент одновременности 0,7. Тем более, у автомата есть
запас по мощности, он может держать в течении часа,
нагрузку превышающую ток автомата, около 1/4 от его номинала.
Стандартный чайник у нас, закипает в течении 4-х минут максимум,
и для кабеля такие короткие перегрузки, еще терпимы.

Ну вот, мы и добрались до стандартной финальной части,
а это — Установка индукционной варочной панели.
Средняя мощность варочной панели, составляет около 7кВт,
поэтому, из расчета нагрузки которую она потребляет, находим
по таблицам необходимый автомат, и он у нас будет 32А!

Это надеюсь понимаете, идет перебор(чуть ниже объясню почему),
поэтому, опять применяем нам уже знакомый коэффициент
одновременности электрических нагрузок, это выходит:
7000х0,7=4900 Вт, т.е. панель реально будет нагружать сеть до 5кВт.
А по закону Ома, это выходит 21А, в этом случае
смело ставим автомат 25А, и у нас еще остается 4кВт,
на Подключение духового шкафа. Осталось, узнать опять по
справочнику сечение кабеля, оно выходит 4мм.кв.
Обратите внимание, как все идеально сошлось!
У нас появилась возможность выполнить, произведя не хитрые расчеты,
Подключение варочной панели и духового шкафа, не перегружая линию.

Пора бы заглянуть в ванную комнату, и что мы там можем увидеть?
От застройщика предлагается, одна розетка и то не на том месте,
одна лампочка, к тому же, расположена она с боку на стене.
Ни вывода под полотенцесушитель, как и куда подключать теплый пол,
про вывод вентилятора для вытяжки вообще можно промолчать.

Вот что мы там видим! Хорошо хоть УЗО для ванной комнаты в щитке находится.
Это и понятно, помещение влажное, только почему же свет на обычном автомате?
Тут если глянуть в раздел ПУЭ главы 7.1 и прочитать п. 7.1.79,
то «установка УЗО на линии, которые питают стационарное оборудование,
и освещение, как правило, не требуется»

Ну.. в принципе логично, если потолок высокий, то нет возможности дотронутся
до токоведущих частей светильников, а в выключателе, рвется фаза а не ноль,
как делают некоторые «кулибины», рвут в выключателе ноль.
Тогда узо на освещение в ванной, устанавливать не требуется.

Однозначно, установка розеток в ванной производится на высоте 1м.
Расстояние от раковины до розетки, должно быть не менее 60см.
Обязательно делать монтаж розеток с крышкой, для предотвращения
от попадания брызг, а так же, конденсата внутрь розетки.

Ну что, вроде разобрали основные моменты работ по сборке щита.

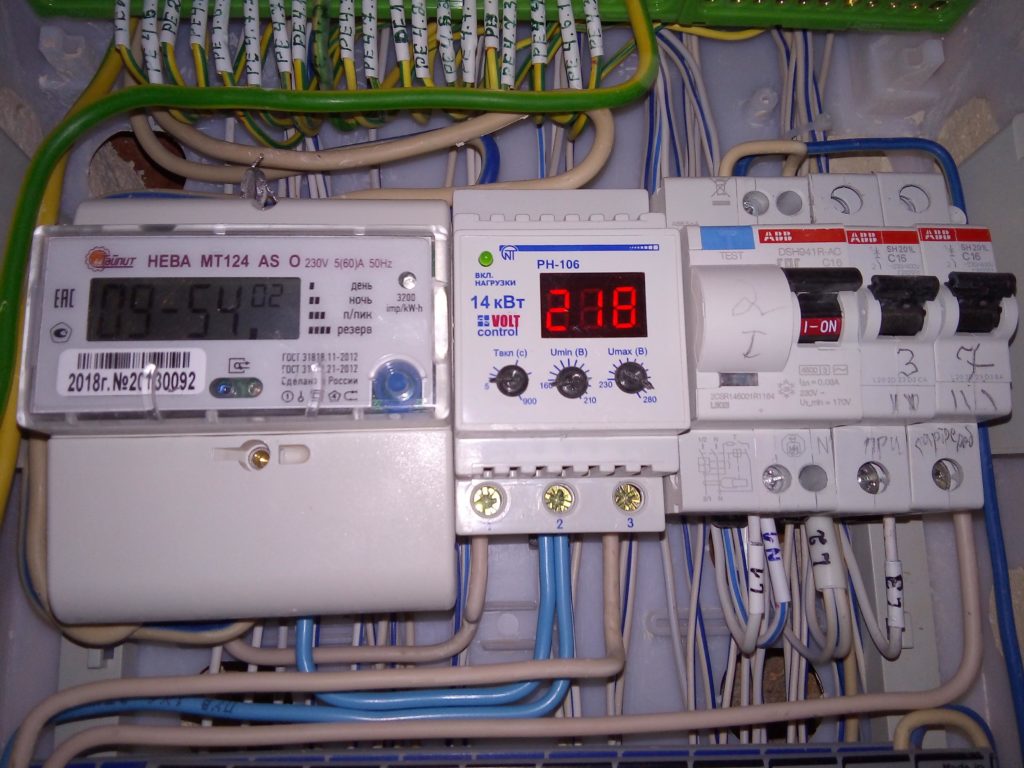

Конечно, защита от скачков напряжения тоже должна присутствовать,
ее можно организовать, если установить реле напряжения в квартире.
а так же, обязательно подключение входного УЗО, его еще называют пожарным.
Оно хоть и защитное, но его тоже надо защитить, автоматом номинал которого,
должен быть равным, указанному току на УЗО, либо меньше,
что бы оно не перегорело.

Ну и напоследок, как я обещал, это было здесь. Как же сделать,
подключение квартиры к электроснабжению, если стояк на этаже,
в старом фонде Санкт-Петербурга, по мощности не подходит,
под рассчитанную электрическую нагрузку квартиры.
Потому что при советах, на квартиру выделялось в среднем 3кВт.

Здесь можно сказать, только одно. Идем в домоуправление,
и делаем заявку, на подключение к электросетям на три фазы,
либо протягиваем отдельный стояк к подвальному электрощиту.
И опять же, пишем бумагу, на подключение к электрошкафу в подвале.
Иначе, кабель установленный еще при советах, точно не выдержит автомат в 32А!.
Ведь к электростояку, подключены остальные квартиры

Усвоив  на данном примере, какой должна быть базовая разводка электрики в квартире,
вызываем электрика, и смотрим, насколько он придерживается, данной задачи.
А так как мы прошлись  по черновой электрике в квартире, придерживаясь СНиПов и,
установленных правил, то вызванный нами электрик,  по крайней мере, распределит
монтаж электрики, в рамках описанных выше правил.  И вы можете, с определенной уверенностью, домерить ему электромонтаж квартиры. А уж в разряд «проверенный электрик»,
он уже получит, после сборки электрощита,  пуско-наладке и подключению электричества в квартире

Очень большой , плюс  в данном варианте подхода, у нас появляется
 четкое представление, общей картины электромонтажных работ.
И можем с определенной точностью, выяснить, сколько стоит электрика в квартире.
А так же выбрать подходящий вариант ценовой политики, прямо сейчас,
Здесь указана стоимость электромонтажных работ в спб — Прайс
Действуют на данный момент скидки, при обращении по телефону:
+7(904)642-08-57
 с тем условием,  если вы нашли телефон на сайте,
либо обратились через форму обратной связи.

Результаты выполненных работ можно посмотреть здесь
