Электропроводка в ванной комнате затрагивает ряд вопросов, которые возможно решить,
только после определения места расположения, необходимой нам электрики и сантехники.
Подключение полотенцесушителя
Например, часто встречается подключение электрического полотенцесушителя, левостороннее либо правостороннее. В начале ремонта это не принципиально.. И на чертеже, это может быть не указано, а сразу определить стороны бывает сложно.
Вы уже наверно представляете ситуацию, плитка, или дорогой кафель поклеен. И даже кабель выведен, только совершенно с другой стороны, с правой. А подключение электрического полотенцесушителя левостороннее…!
В нагрузку ко всему, понравившееся нам сушило, на складе было в последнем экземпляре
Как расположить грамотно сантехническое и электрическое оборудование?
— Расположить все как предусматривалось от застройщика (что редко бывает)
— Либо расположить так, как это на наш взгляд практичнее, удобнее и со вкусом.
А если еще и распределить элементы ванной по фен-шуй, то можно от этого,
еще и получать дополнительную энергию. Как утверждают сведущие в этом люди:))
Планировка электрики по фен-шуй
Замечено что, планировка электрики, будет экономичнее, при грамотном распределении сантехники в ванной комнате.
Некоторые известные моменты расстановки по фен-шуй: Ванная должна быть расположена в северной части, таким образом, что бы было видно входящих, и не создавалось туннельного эффекта (максимально возможно расширить обзор).
Если санузел совмещен, то его необходимо отгородить, перегородкой, либо шторой от прямого взгляда из района принятия водных процедур.
Раковина, не должна быть загромождена в верхней части тумбочками, и массивными предметами. А если необходимы полки, то сделать их, из прозрачного материала.
Дверь по возможности, не располагать напротив входа, или в прямой видимости зала. А если это не возможно, то устанавливают на эту дверь зеркало.
Разводка электрики, и розетки в ванной комнате.
Если определились со способом планировки, то пришло время сделать ее функциональной.
Правильная инженерная разводка электрики, будет соответствовать нормам.
(если конечно, соблюдать электромонтажные нормы и правила).
По нормам ПУЭ-7 п. 7.1.40 допускается — как открытая прокладка кабеля, так и скрытая.
Только открытая проводка в ванной, более требовательна к материалам изоляции провода.
А пункт 7.1.47 — указывает, какая должна быть степень защиты электрооборудования.
Пройдемся по общим правилам: 1) Монтаж кабельных линий, рекомендовано проводить срытым способом в штробе, что бы избежать случайного повреждения кабеля и прямого попадания влаги.
2) Монтаж распределительных коробок, строго запрещено устанавливать внутри влажных помещений, что бы избежать образование конденсата на контактах.

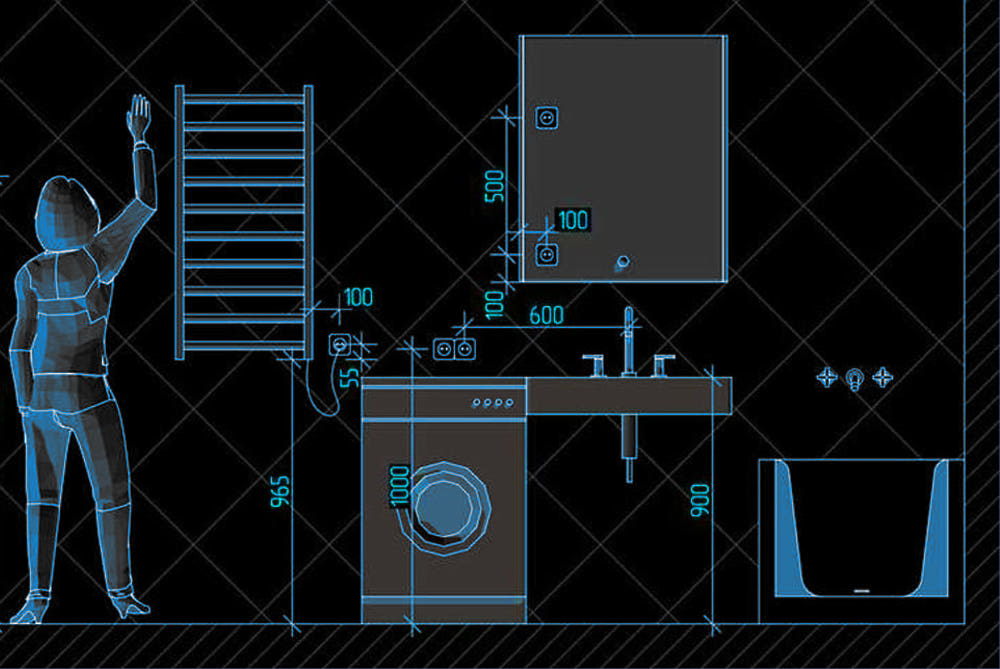

3) Рекомендованная высота розетки в ванной комнате, должна быть около метра.
4) Розетка для стиральной машины, а так же розетка для полотенцесушителя должна быть влагозащищенная. Крышки здесь не обязательны, потому что данные электроприборы, включаются на постоянной основе. А розетки в ванной комнате для фена и бритвы, следует установить с крышками
ГОСТ Р 50571.7.701-2013 и высота розеток в ванной

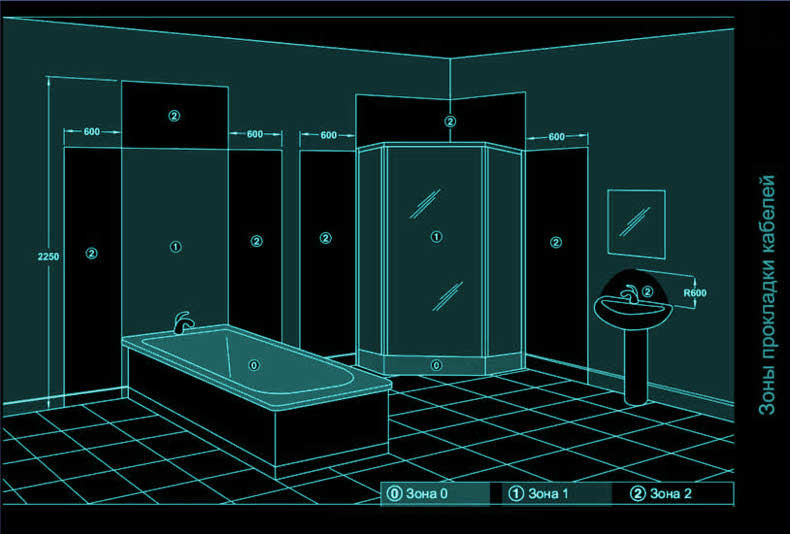

Так же, ванная комната разделена на три зоны:
«0» зона – это непосредственно, ванная, душ и раковина
«1» зона – это расстояние от поверхности ванной и душа до потолка, а так же, пространство под раковиной.
«2» зона – это 60см, от выше указанных коммуникаций обычно на этом расстоянии устанавливается розетка возле раковины
В данных зонах от «0» до «2». Нельзя монтировать розетки 220в,
кроме случаев подключения вентилятора, бойлера и элементов джакузи, где не используются розетки.
«3» зона – остальное пространство, где разрешается использование розеток 220в.

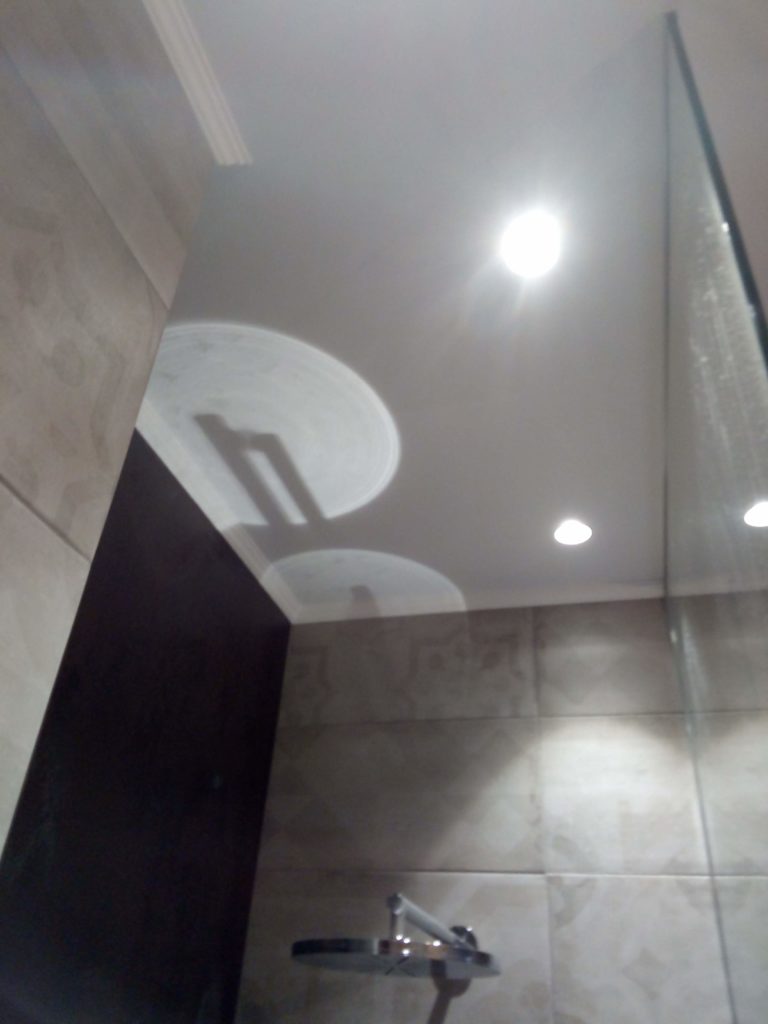

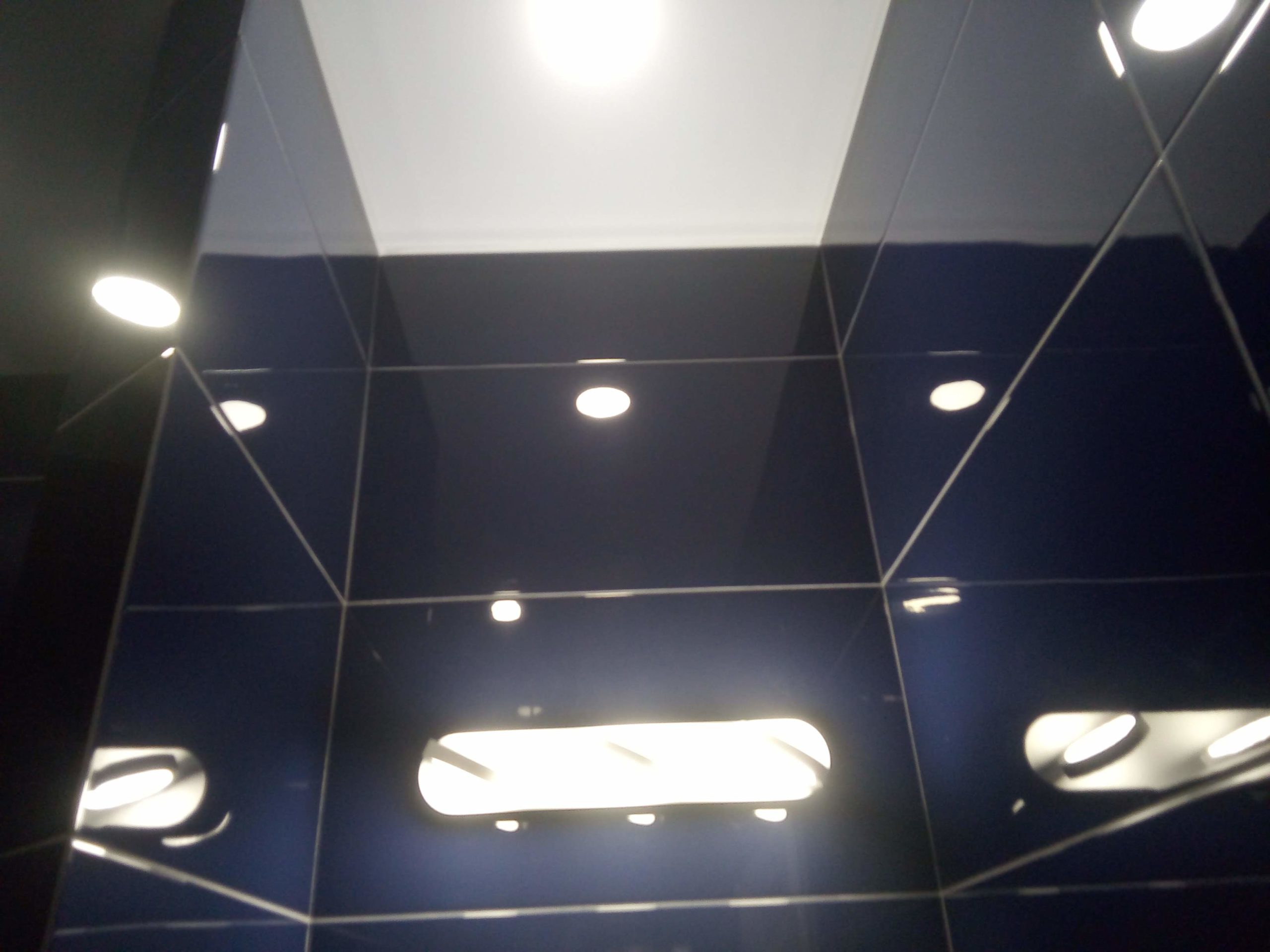

Освещение в ванной
На освещение в ванной комнате, ПУЭ разрешает установить автомат 10А, без УЗО, если высота потолка превышает 2 метра 20 сантиметров.
То есть, исключается возможность, случайного прикосновения к токоведущим частям арматуры освещения в ванной.
Кабель для освещения, выбирается сечением 3х1,5. Прокладка кабеля на освещение,
может проводиться и обычным ШВВП проводом 2х0,75 или по нагрузке точечных светильников
может вообще подойти кабель ШВВП сечением 2х0,5, если в моечном помещении,
используется только три светильника.
По нагрузке это будет правильно, но в связи с качеством светильников, а также
бывают, случаи, что при монтаже кабеля, может произойти короткое замыкание.
А данный кабель плохо переносит большие токи.
Поэтому, что бы в один прекрасный момент, не пришлось снимать потолок,
для восстановления освещения, перебирать распредкоробки для ремонта электрики
(а пожары от короткого замыкания, как сами знаете, это не придуманные истории).
И чтобы не переживать, при каждой смене лампочки, что у нас там тонкий кабель.
Лучше, не экспериментировать, а сделать монтаж электропроводки по правилам ПУЭ-7.
Где написано черным по белому – Таблица 7.1.1. пункт 7.1.35
Наименьшие допустимые сечения кабелей в жилых зданиях идет сечением 3х1,5
(при напряжении 220V)
В связи с этим, прокладка кабеля освещения, однозначно производится с запасом
на аварийные ситуации.
Наименование линий
Наименьшее сечение кабелей и проводов с медными жилами, мм
Линии групповых сетей
1,5
Линии от этажных до квартирных щитков и к расчетному счетчику
2,5
Линии распределительной сети (стояки) для питания квартир
4
Таблица 7.1.1. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях
Осталось разобрать, что лучше ДиФ или УЗО.
Подключение УЗО либо ДИФ автомата в электрощите к группе розеток санузла, это обязательное условие для сырых помещений.
Прокладка электропроводкик группе розеток, проводится кабелем, сечение которого 3х2,5.
А что лучше ДиФ или УЗО, это уже либо экономический вопрос,
либо вопрос количества свободных модулей в щитке.

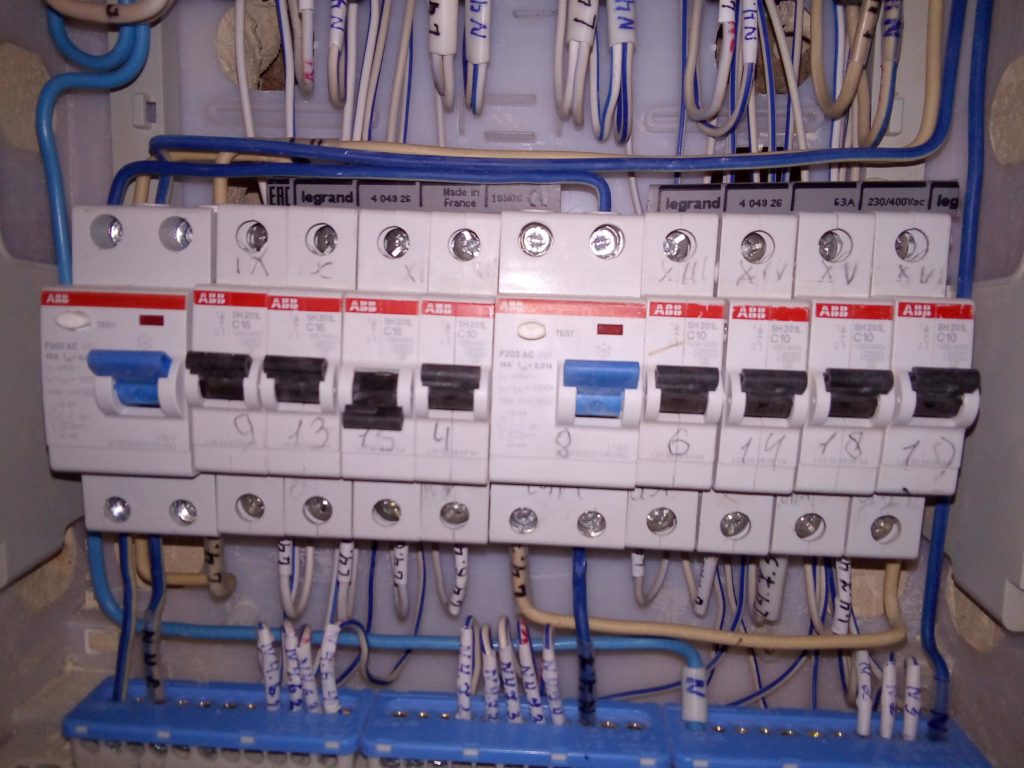

УЗО

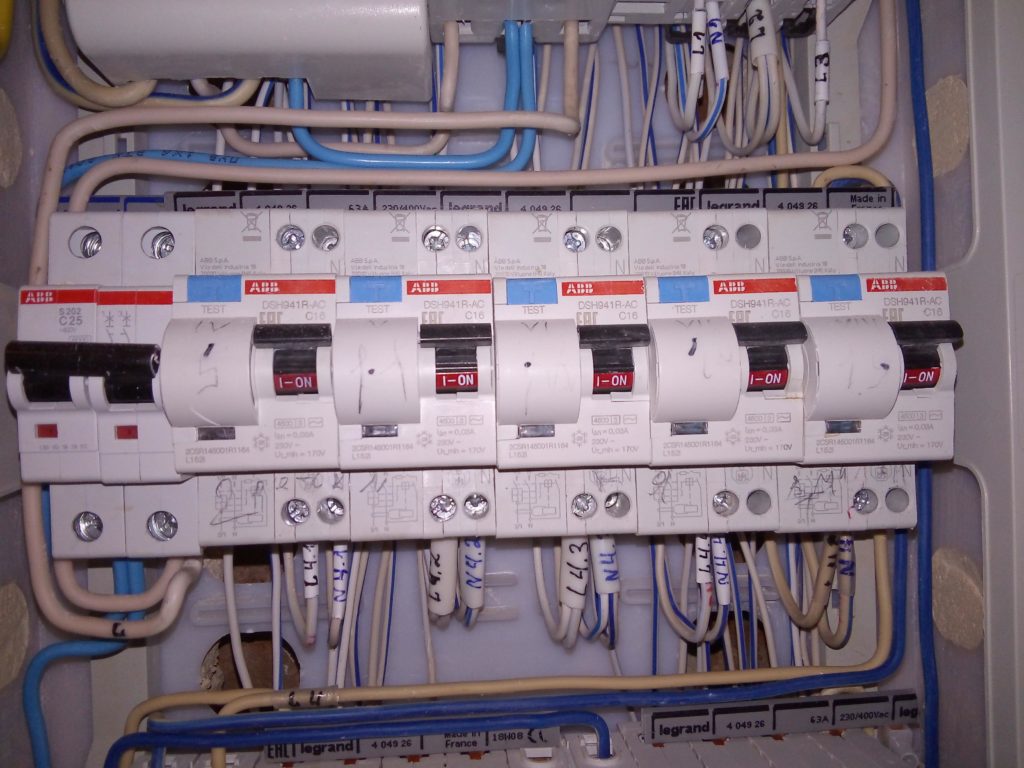

ДИФ
Нужно лишь знать: Что УЗО, должно быть защищено автоматическим выключателем нагрузки, и равно по току, автомату нагрузки, либо чуть выше. Но ни в коем случае не ниже, иначе УЗО просто сгорит.
УЗО лучше, чем ДИФ. Но сточки зрения монтажных работ, ДИФ занимает меньше места в щитке, потому что совмещает в себе автоматический выключатель нагрузки и УЗО (два в одном).
Недостаток его, в том, что непонятно от чего он сработал, от короткого замыкания, либо от небольшой утечки по току.

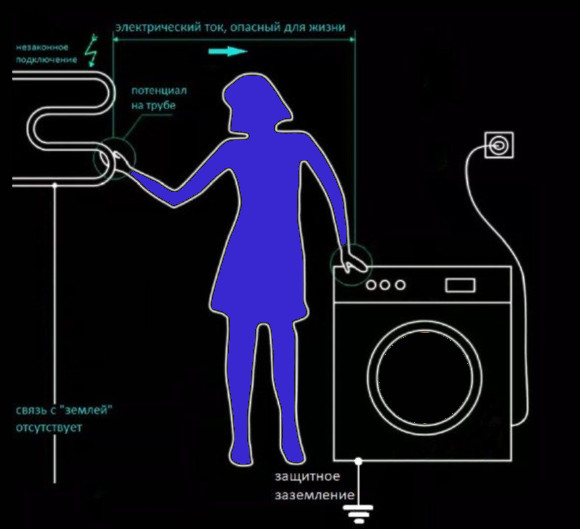

Система уравнивания потенциалов и сила тока
Отдельно стоит обозначить, что такое, система уравнивания потенциалов. Принцип монтажа этой системы уравнивания потенциалов, заключается в том, что бы подключить к шине заземления, все токоведущие части санузла (трубы, краны, водопровод итд).
Суть работы её в том, что если на «не заземленной» металлической трубе, появится фаза,
то прикасаясь к этой трубе, человек в сухой резиновой обуви,
вполне возможно ничего не почувствует.
Но стоит второй рукой дотронутся к чугунному стояку, либо к заземленному корпусу машинки, или просто стоять босиком на влажном или бетонном полу,
то фаза из обычного напряжения, превратится в электрический ток, проходящий через тело человека.
И в зависимости от его силы, последствия предсказуемы.
Поэтому все открытые металлические участки, инженерной сантехники,
необходимо заземлять!
